Đập hộp Anten SDTV

Hiện nay, Truyền hình số mặt đất đã phủ sóng nhiều tỉnh thành trên cả nước. Đặc biệt, 5 tỉnh thành phố lớn trực thuộc trung ương là Hà Nội, Hải Phòng, Đà Nẵng, Hồ Chí Minh và Cần Thơ.

Người dân ở xung quanh 5 thành phố này có thể thu được lên tới 60 - hơn 70 kênh truyền hình số mặt đất DVB-T2 bằng TV có tích hợp đầu thu số DVB-T2 hoặc đầu thu kỹ thuật số mặt đất.

Cả nước hiện nay có các đơn vị phát sóng truyền hình số mặt đất như: VTC, AVG, VTV, RTB, SDTV.

Ở những khu vực gần trạm phát sóng, có thể dùng anten đặt trong nhà để thu sóng truyền hình DVB-T2 một cách dễ dàng, Trong đó có loại anten trong nhà của SDTV với 2 mẫu Anten ADT-15FB(chuyên dùng cho TV) và ADT-15BB(dùng cho đầu thu).

về cơ bản 2 loại anten này giống nhau (phân biệt có thể tham khảo Tại đây)

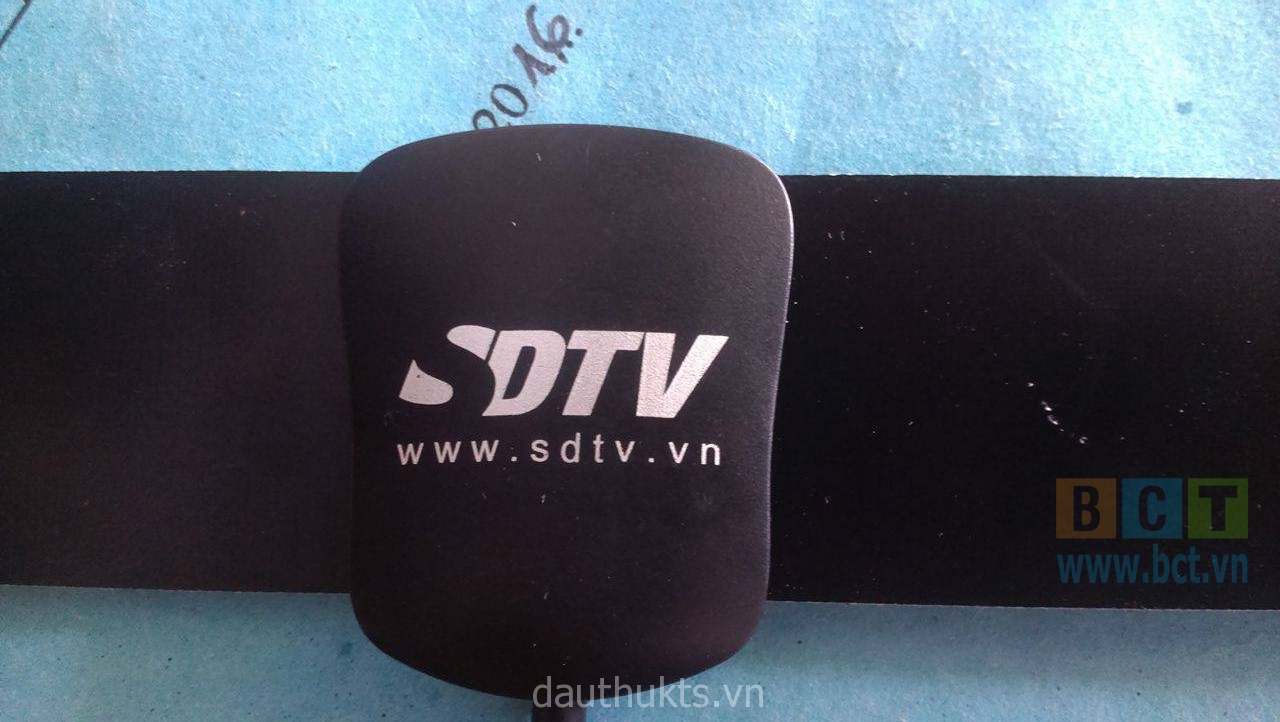

Anten có 2 cánh 2 bên, có logo SDTV và website ở giữa.

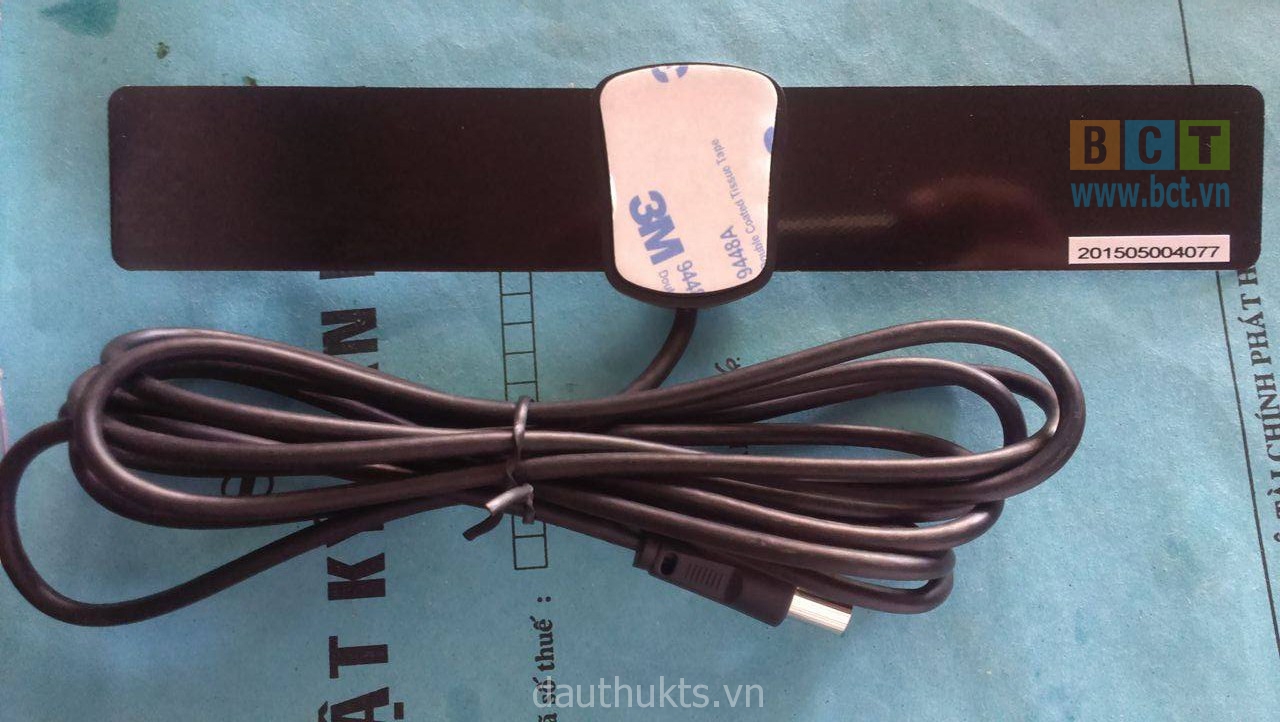

Mặt sau có miếng keo 2 mặt để dán cố định anten

Sau khi lột bỏ tấm keo 2 mặt, mở 3 vít mở nắp đậy bo mạch bên trong

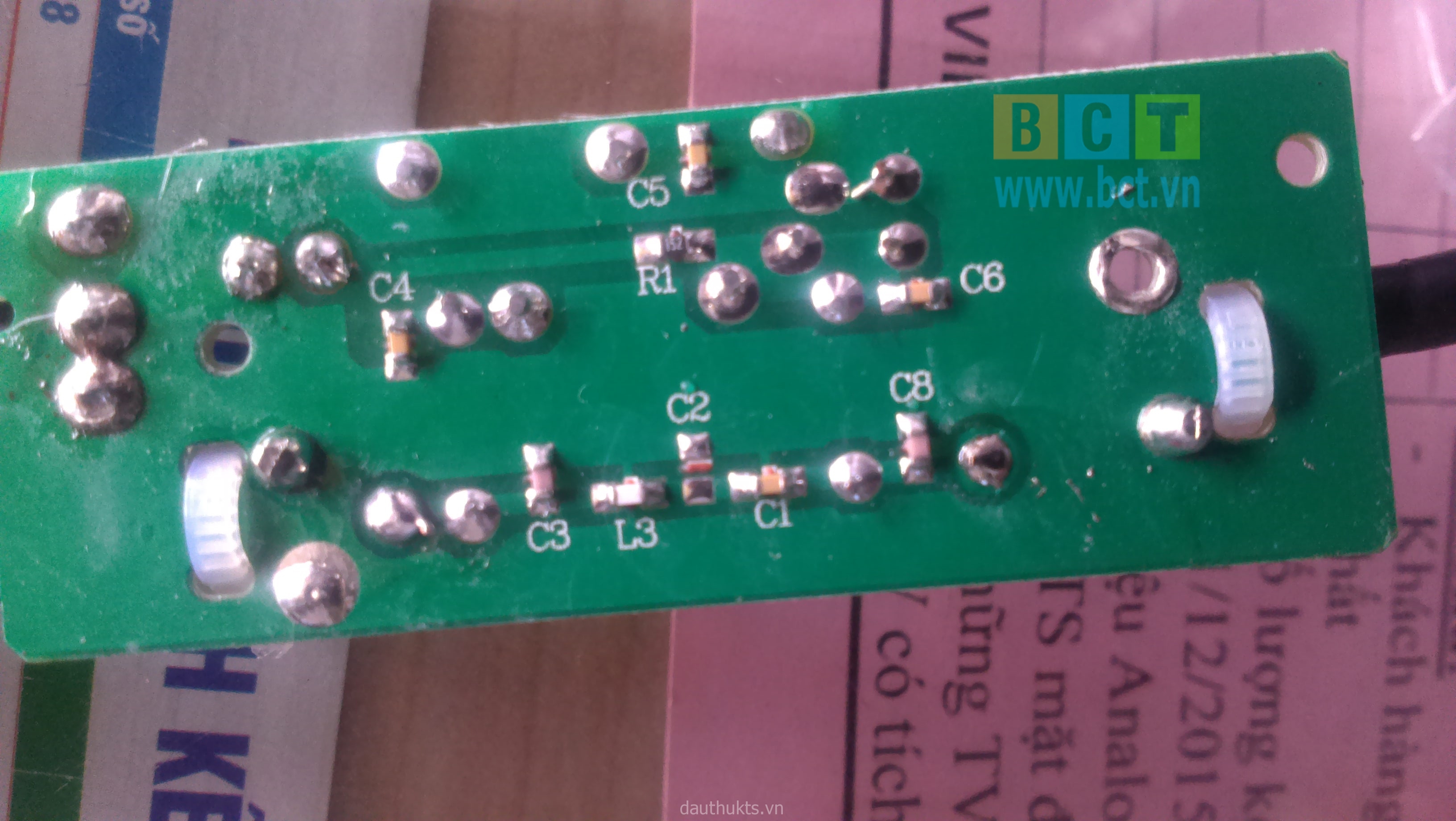

Bo mạch khuếch đại bên trong

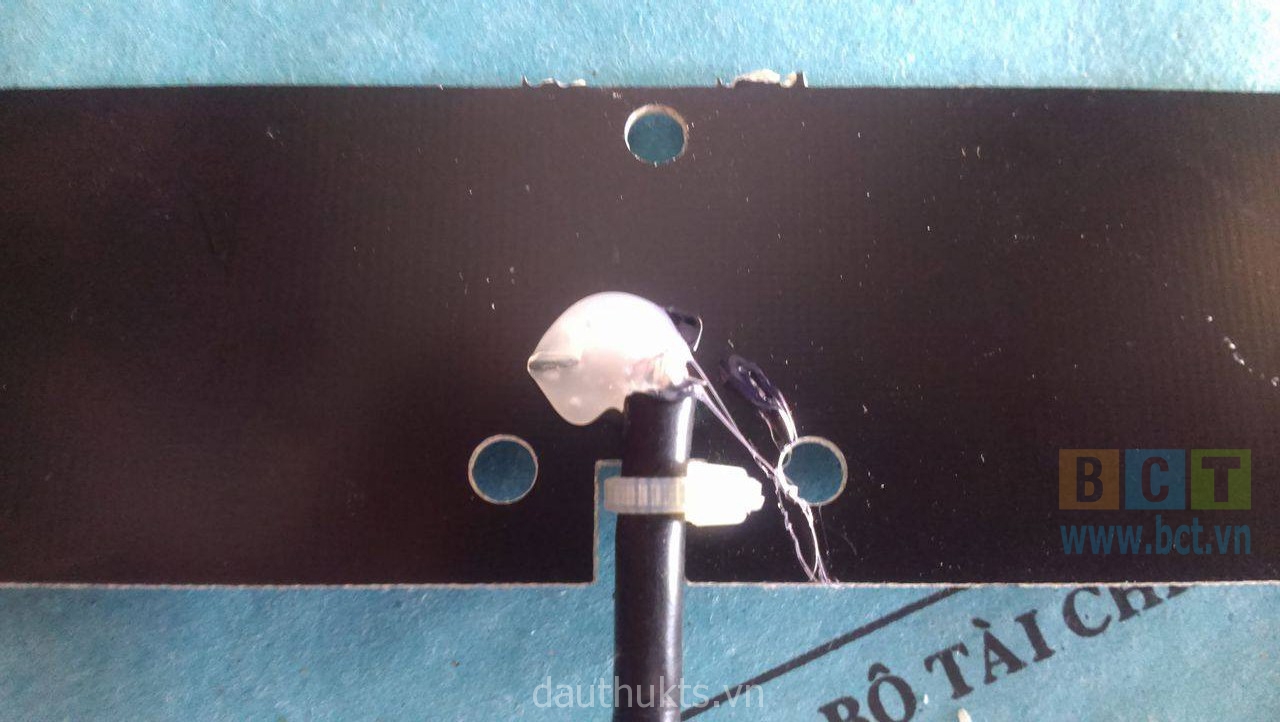

Mặt sau bo khuếch đại là dây tín hiệu được hàn, dán keo cẩn thận.

Mặt sau là dây cáp truyền tìn hiệu

Đối với Anten ADT-15FB chuyên dùng cho TV, có thêm bo cấp nguồn cho anten được đặt trong 1 hộp nhựa nhỏ. Bên ngoài có 2 đầu dây, 1 đầu tới Anten và 1 đầu tới TV. Ngoài ra còn có thêm cổng cấp nguồn 5VDC, 1 cáp USB cấp nguồn. Trên hộp có đèn led báo hiệu, đèn này sáng đỏ khi Anten đã được cấp nguồn

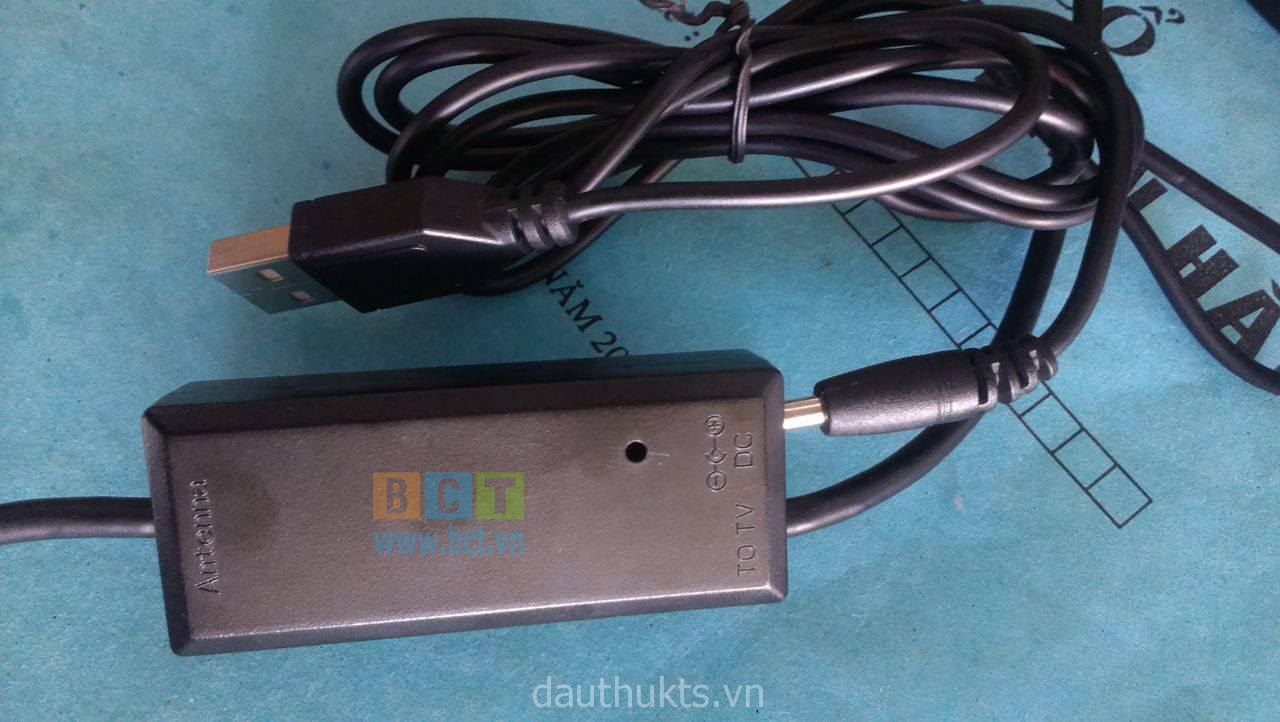

Bên ngoài hộp bảo vệ bo cấp nguồn

Sau khi mở nắp hộp nhựa,

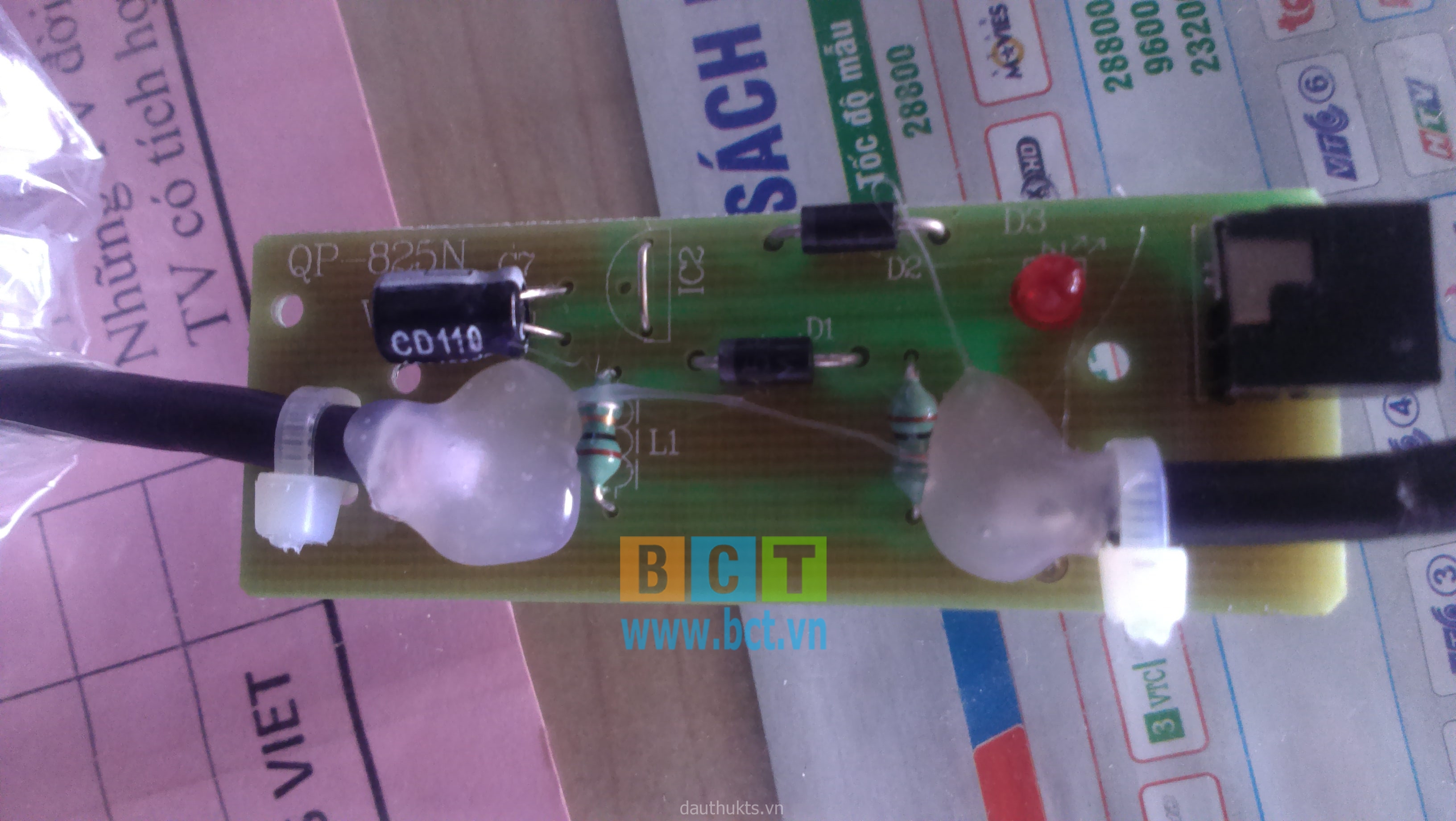

Hai mặt của bo cấp nguồn.
